CHECK POINTS
OVERVIEW

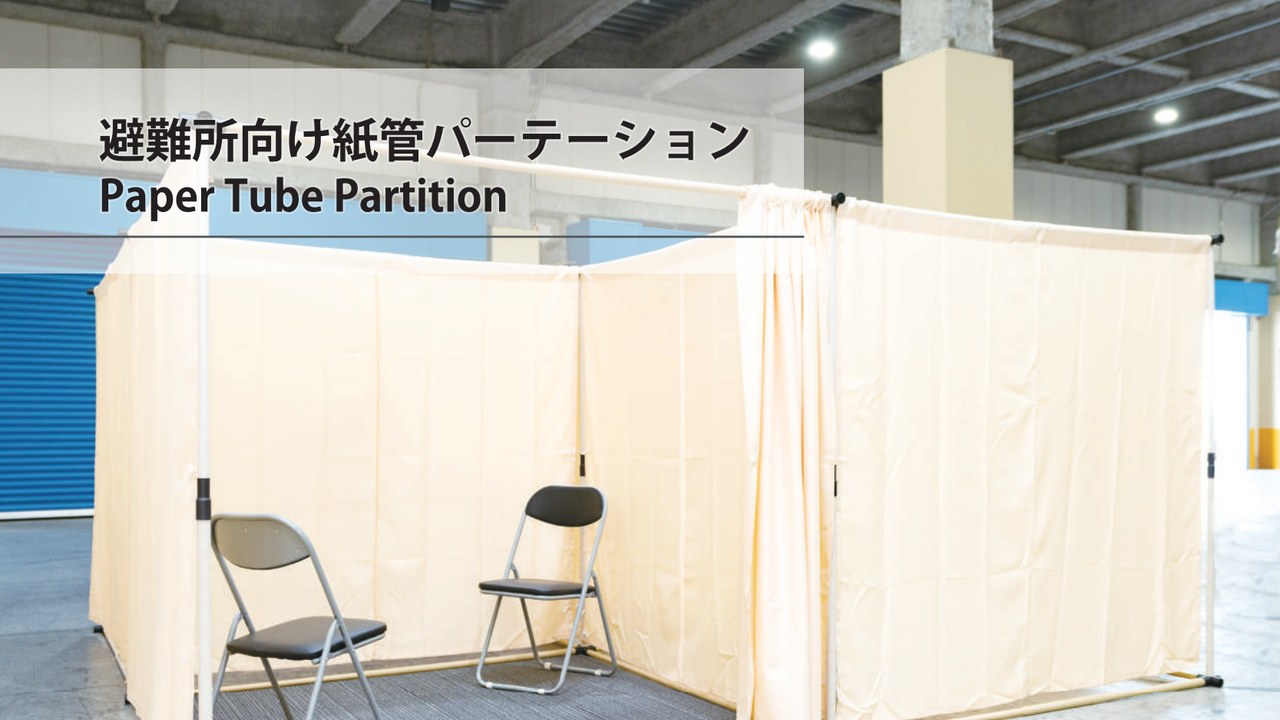

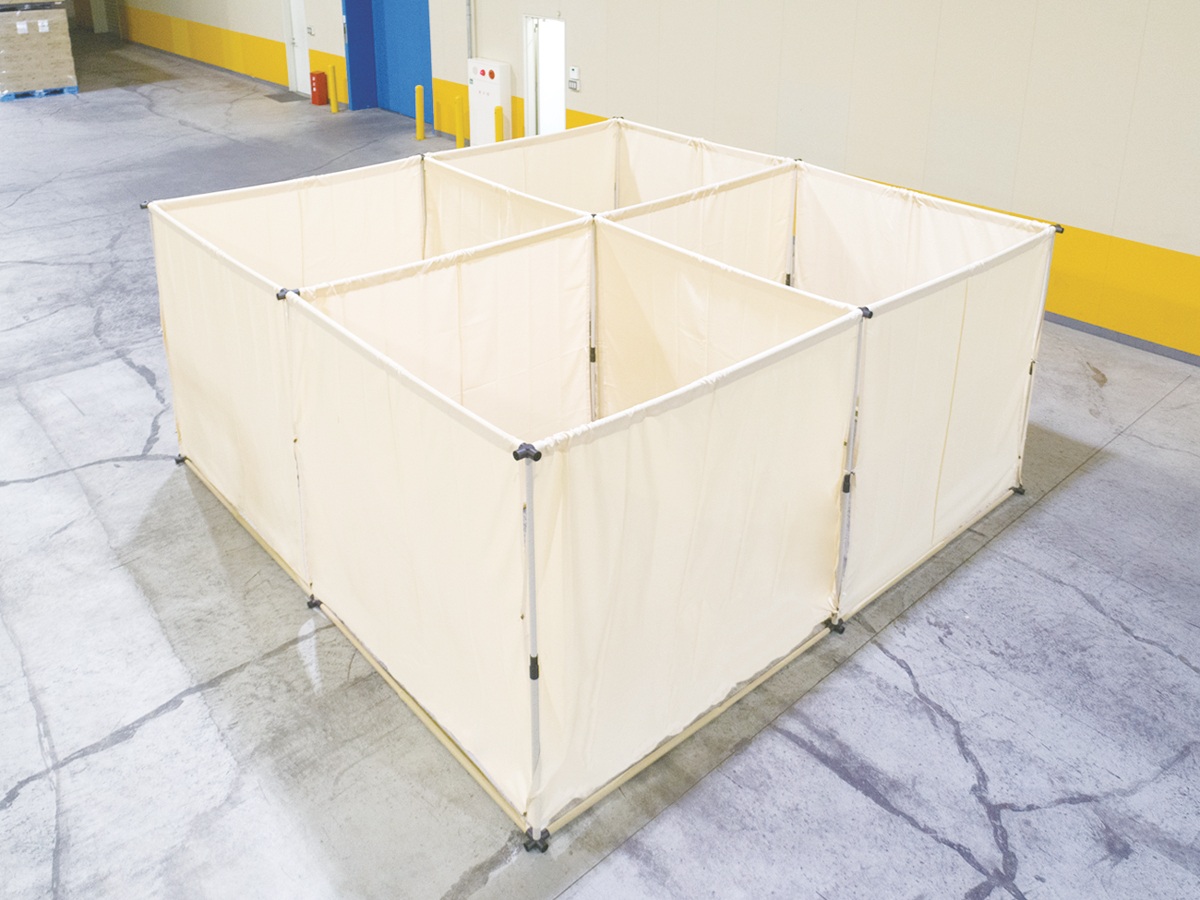

1セットで4ブース分を展開できます。複数セットを連結すれば、避難所の広さや人数に合わせた区画づくりにも対応できます。
構成は、軽量な紙管パイプとユニバーサルジョイントによる骨組み、そして目隠し用の防炎カーテンだけ。特別な工具や重い資材を使わず、避難所の体育館や集会所にプライベートスペースをすばやく展開できます。
骨組みとカーテンは別梱包のため、部材の管理や搬入もしやすい構成です。
FEATURES
設営時の扱いやすさ、避難生活中のプライバシー、保管時の省スペース性まで、自治体・施設での備蓄を想定した仕様です。

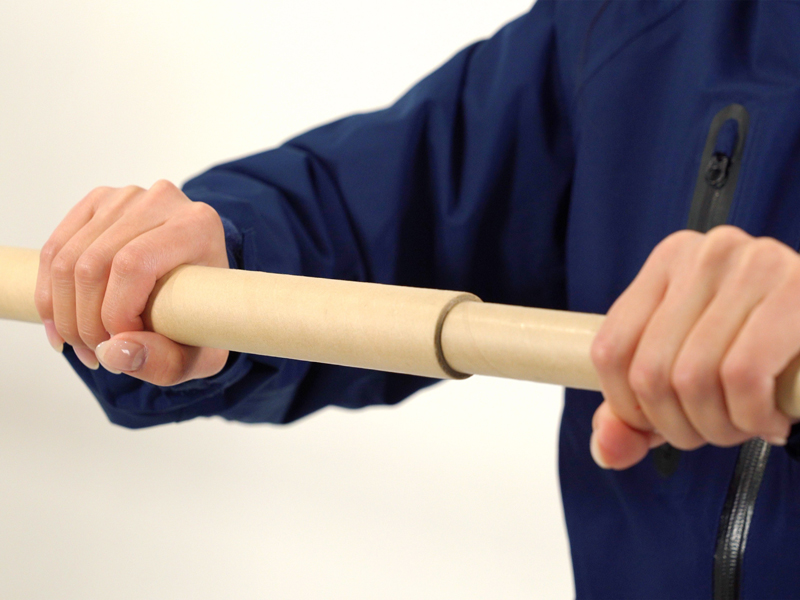

1本あたりの長さを約1mに抑え、重さは約200g。女性やお年寄りでも作業負担を抑えながら設営できます。

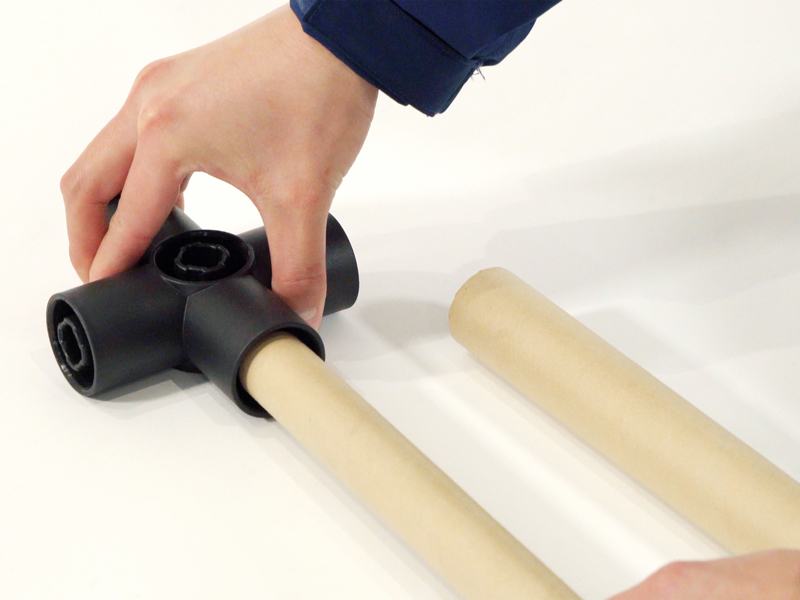

細・太径の紙管をどの方向にも差し込めるユニバーサルジョイントを採用。初めてでも迷いにくい構造です。
標準仕様のカーテンには、日本防炎協会認定の防炎ラベル付きカーテンを採用。ウォッシャブルにも対応しています。
会話時の飛沫拡散への配慮や避難生活のストレス軽減に。ダンボールベッドの設置やファミリーでの使用にも適しています。

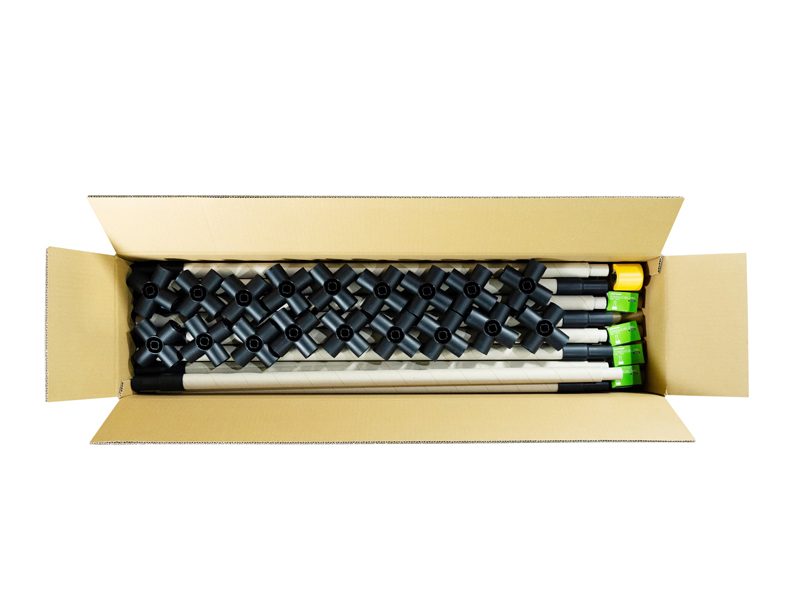

細・太2種類の紙管パイプを収縮させた状態で梱包・収納できます。保管時のサイズを約1/2に抑えられます。

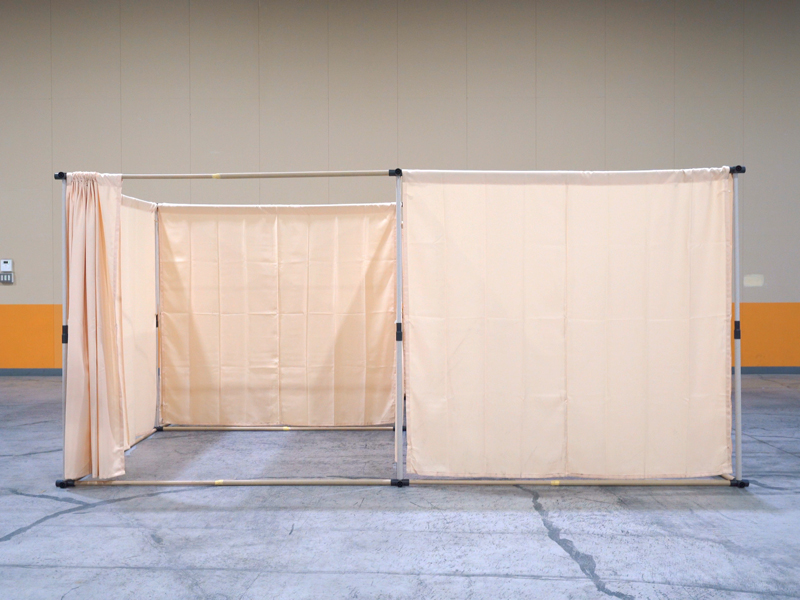

2セット、3セットと連結して拡張可能。4セットでは16+2ブースの展開例も想定できます。
HOW TO ASSEMBLE
基本は「差し込む」と「留める」だけ。詳しい手順は組み立て動画でもご確認いただけます。

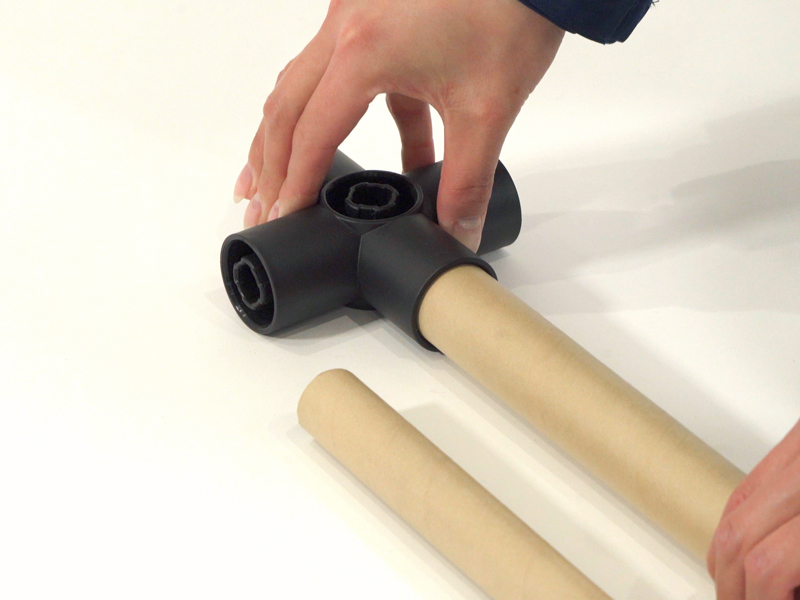

パイプをジョイントに差し込む
収縮された紙管パイプを伸ばし、ユニバーサルジョイントに差し込みます。

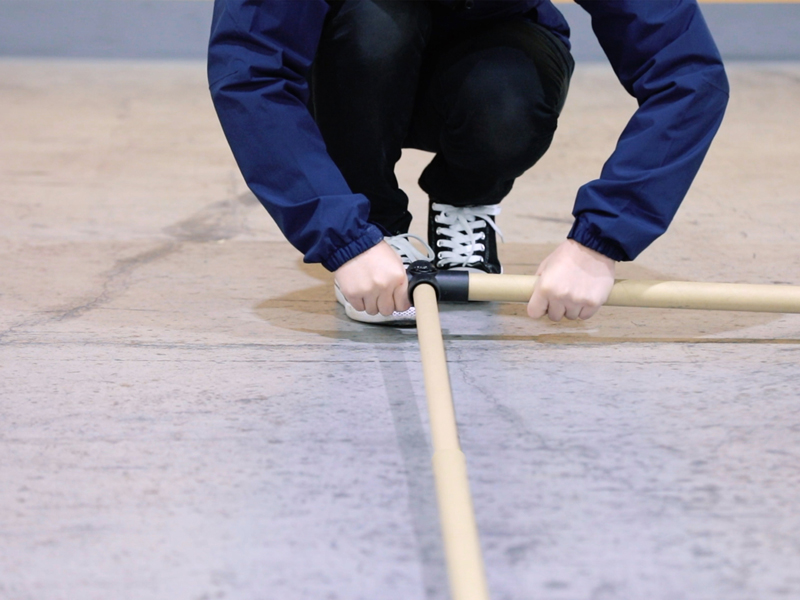

柱と梁をつないで骨組みに
柱用・梁用のパイプを接続し、ブースの骨組みを組み上げます。

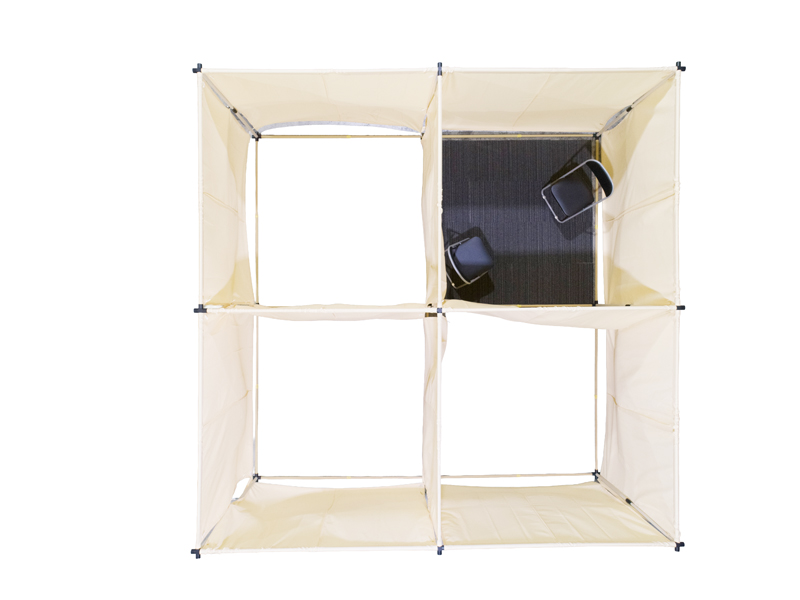

カーテンをクリップで留める
防炎カーテンを付属のクリップで骨組みに取り付けます。

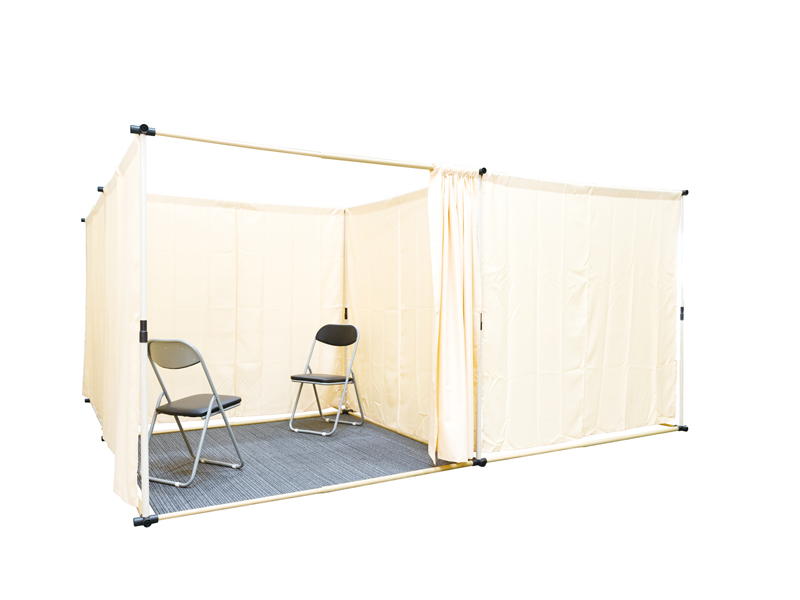

完成・連結で拡張
1セットで4ブースが完成。連結ソケットでさらに拡張できます。
USE SCENES
高さ約1.8mのカーテンで視線を遮り、着替えや就寝など避難所生活のストレス軽減に役立ちます。

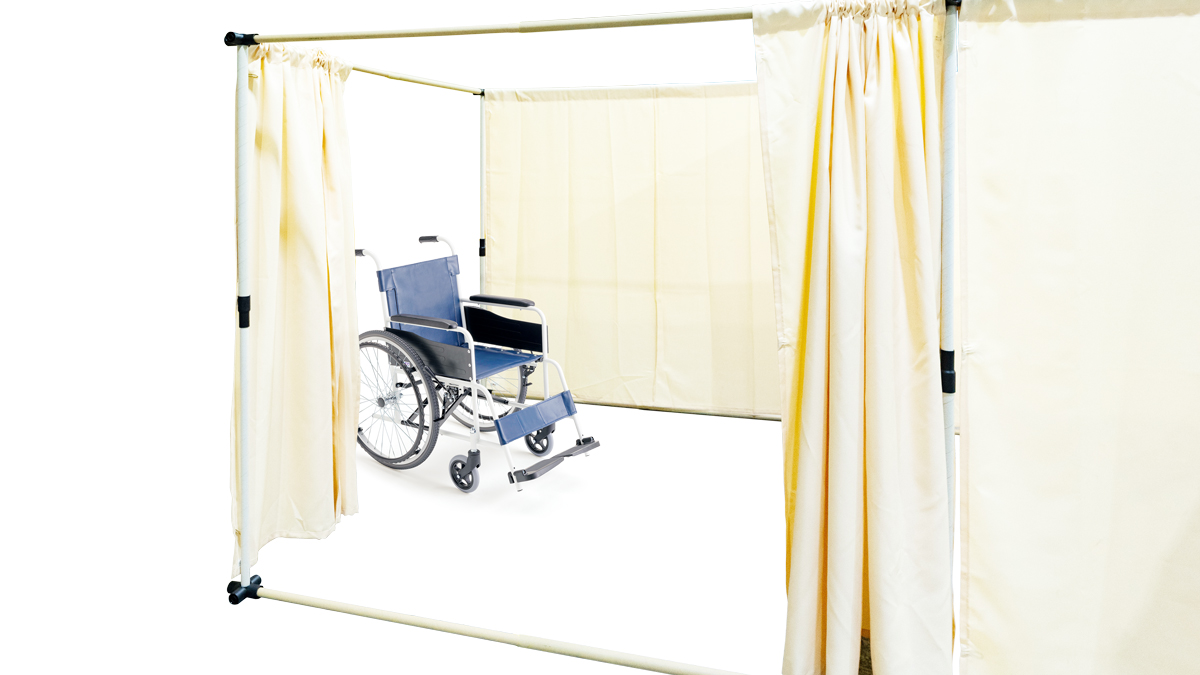

足元のパイプを外せば車椅子での入室にも配慮できます。介助が必要な方やご高齢の方のスペースづくりにも使えます。
STORAGE & EXPANSION

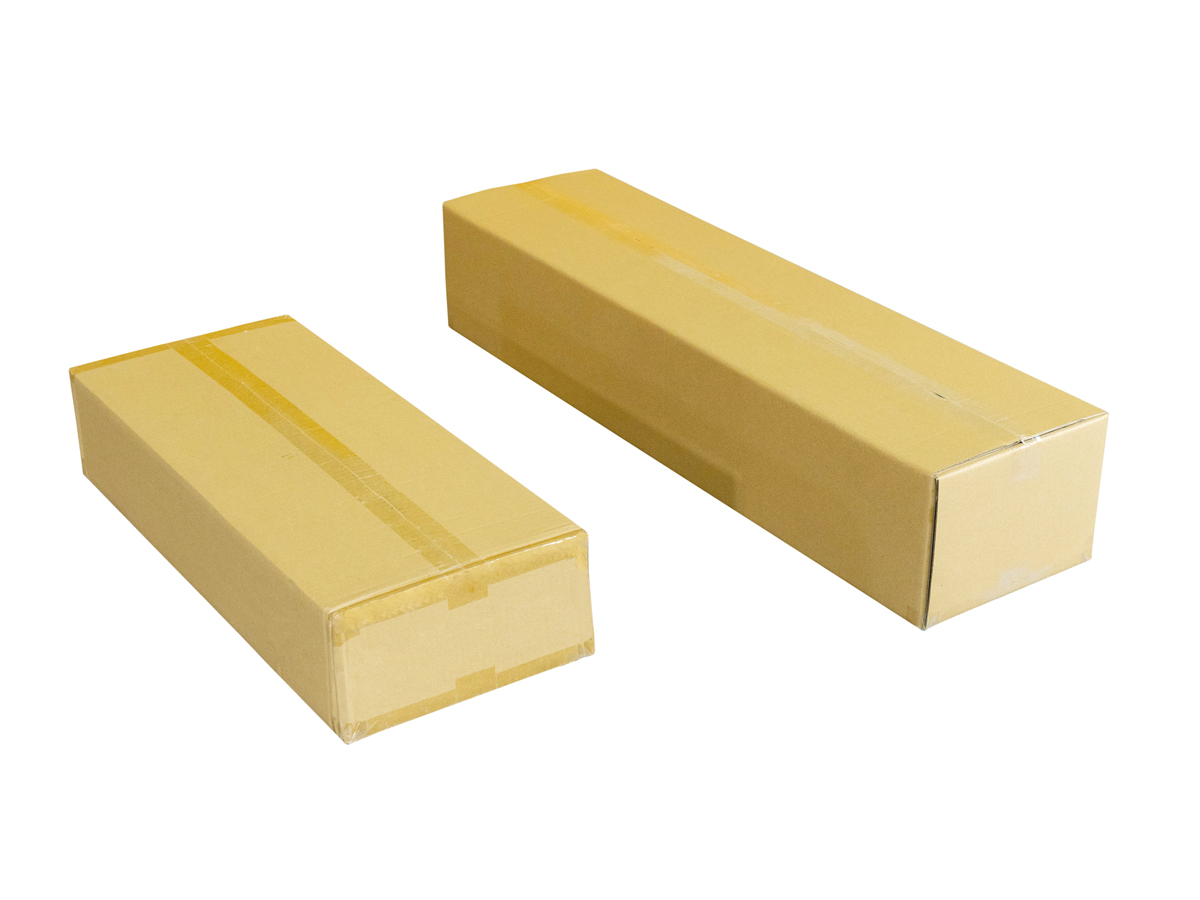

細・太2種類の紙管パイプは収縮させた状態で梱包・保管できます。骨組みはW1,080×D290×H220mm（約15.8kg）、カーテンはW750×D325×H155mm（約7.2kg）の別梱包。限られた備蓄倉庫でも場所を取りません。

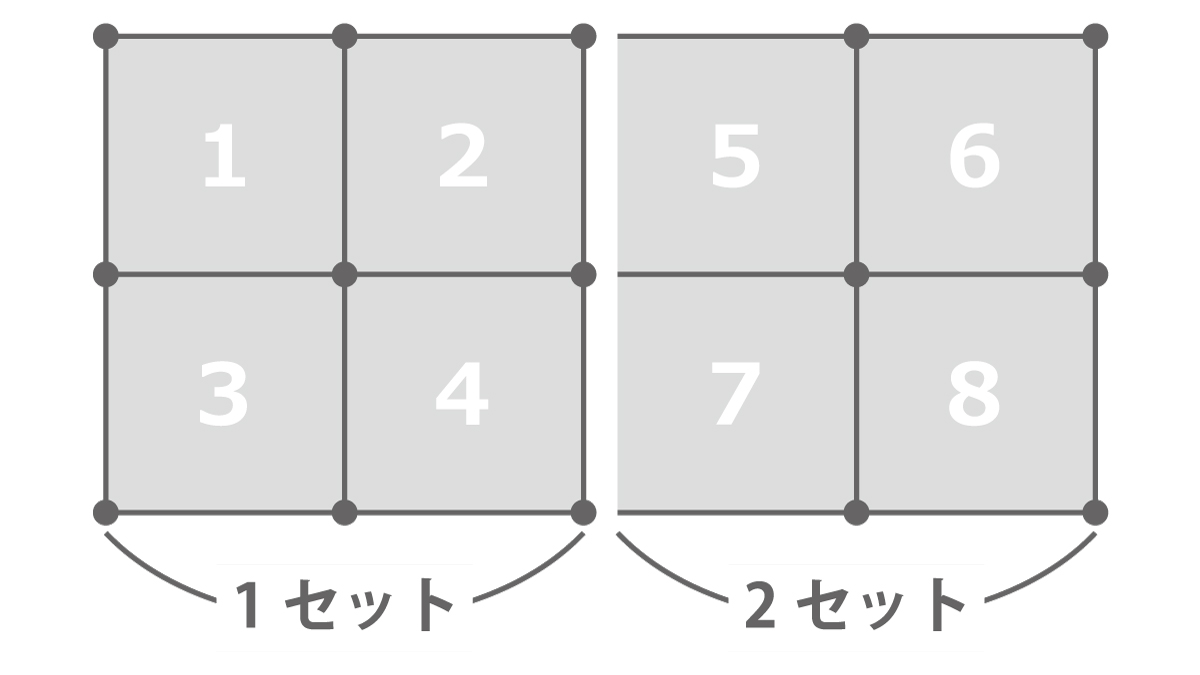

連結ソケットで複数セットをつなげば、2セット・3セットと区画を拡張できます。4セットでは16+2ブースの展開例も想定でき、避難所の規模や世帯数に合わせたレイアウトが可能です。
MOVIE
カタログだけでは伝わりにくい設営の流れやサイズ感を、動画で確認できます。
SPECIFICATIONS
導入検討時に確認されることの多い、展開時サイズ・梱包サイズ・構成品をまとめています。
| 品番 | MYP-01 |
|---|---|
| 展開時サイズ | 1ブース: W1,940 × D1,940 × H1,840mm 4ブース: W3,880 × D3,880 × H1,840mm |
| 梱包サイズ・重量 | 骨組み: W1,080 × D290 × H220mm / 約15.8kg カーテン: W750 × D325 × H155mm / 約7.2kg |
| 骨組み構成品 | 紙管パイプ 梁用48本・柱用18本、ユニバーサルジョイント18個、連結ソケット9個、カーテン止め用クリップ40個、作業用手袋2双 |
| カーテン構成品 | 防炎カーテン 12枚（4ブース分） |
| オプション | ブース床用マット。カーペットタイルは複数デザインから選択可能です。 |

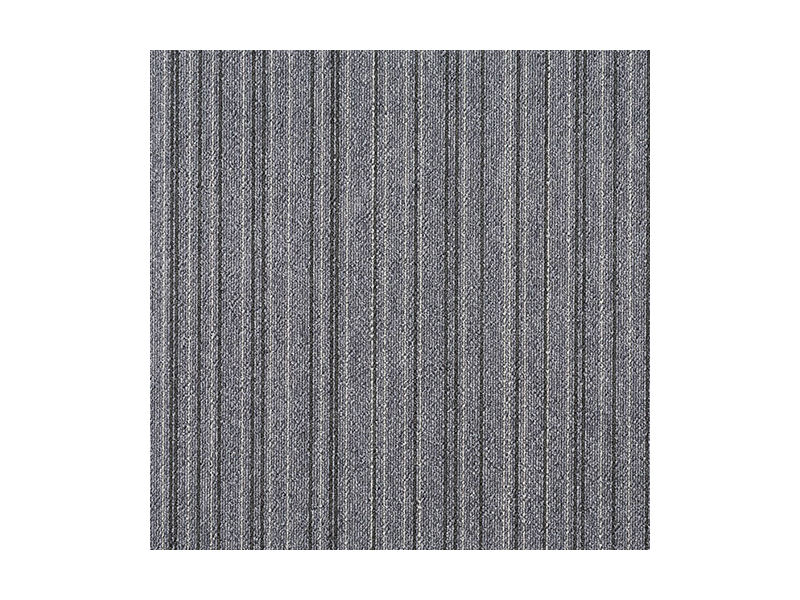

ブースの床面に敷けるカーペットタイルをオプションでご用意しています。複数デザインから選択でき、土足環境の体育館でも床座りの負担を軽減します。
COMPARISON
広い区画づくりにはパーテーション、トイレ・更衣室など1人用の目隠しにはユーティリティブース。併用で避難所全体のプライバシー対策が整います。
| 紙管パーテーション MYP-01（本製品） | 紙管ユーティリティブース MYUB-01 | |
|---|---|---|
| 主な用途 | 避難所の個室化・世帯ごとの間仕切り | トイレ・更衣室・授乳室などの1人用目隠し |

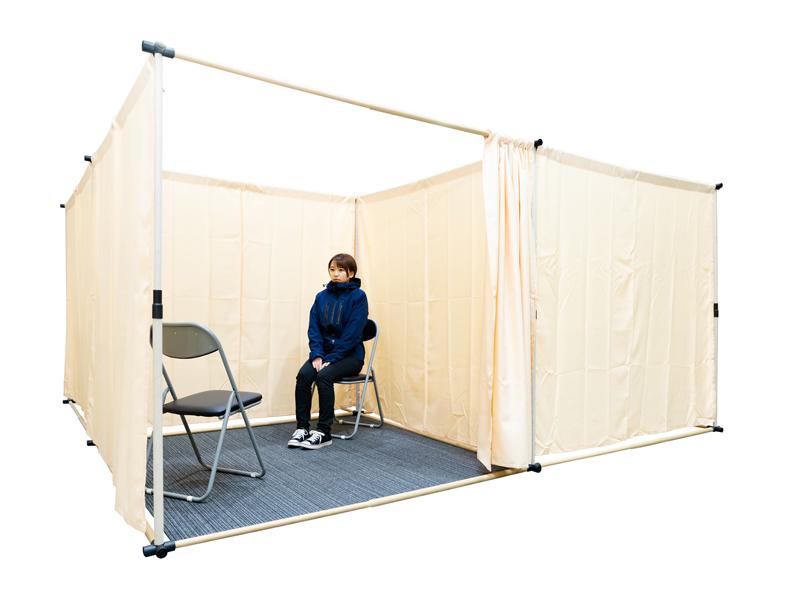

| 広さ | 1ブース約2畳 × 4ブース／1セット | 約1m角（1人用） |
| 高さ | 約1.8m | 約1.8m |
| 目隠し | 防炎カーテン12枚（クリップ留め） | 防炎シート＋入口カーテン（内側で結合） |
| 拡張・展開 | 連結ソケットで複数セットを拡張可能 | MYUB-02（緊急簡易トイレ5回分セット）を選択可能 |
